某高速公路直连A、B两市市区,路线走廊总体呈东西走向,横跨五地,是该省高速公路网的重要组成,所处区域属于该省城市群外圈城市圈交叠区域,区位条件优越。公路主线全长100多千米,全线采用双向四车道高速公路标准,项目风险等级为极高 (IV级)、高度(I 级)共有4处。
且四处地质情况均较为复杂,为边坡监测带来了极大的难度。
项目共安装自动化监测设备8套,,用于实现当地边坡的地表形变位移监测、降雨量监测及边坡深部位移监测。整套系统可实现对高边坡从表面到内部的形变信息进行无人值守的高精度自动化数据的实时采集、传输及展示,同时系统采用4G无线通讯技术,可提高整个项目监测数据的实时性及准确性,确保信息化,智能化。
实施难点
难点一:环境干扰,边坡监测面临的气候变化、降雨和风力等自然因素可能影响设备的测量精度,尤其是雨量计和位移计。
难点二:设备稳定性,在高速公路边坡监测中,设备的供电稳定性是一个重要挑战。恶劣天气条件可能导致设备无法获得充足的电力,影响监测的连续性和数据的可靠性。
难点三:数据整合与分析:不同类型传感器收集的数据格式和频率不同,整合和分析这些数据以获得多方面的监测结果具有挑战性。同时设备数量多且分布广泛,定期维护和管理需要投入较高的时间和人力成本。
解决方案
1.武汉海洋之神HY590科技选用抗干扰能力强、适应各种气候条件的高性能MR5000监测型北斗接收机和QMSD-1941 雨量计及QMSD-234 阵列位移计,以提高监测的可靠性和准确性。
2.利用太阳能作为主要电源,结合高效的太阳能电池板,确保在阳光充足的情况下能够稳定供电。另外在太阳能供电系统中配备高容量蓄电池,以便在阴雨天气或光照不足时提供必要的电力支持。确保设备在无光照条件下仍能正常运行,保障监测的连续性。
3.使用QimMoS+自动化变监测系统,整合来自不同传感器的数据,利用数据分析软件实时处理信息,实时收集各类传感器的数据,提升监测的响应速度。集中管理和监控所有GNSS设备、雨量计和阵列位移计,并通过云平台进行分析和存储。监测人员可以随时随地访问数据,及时了解边坡状况,迅速识别潜在风险。同时,系统可以设置定期自动检测和故障报告,减少人工检查的频率,提高维护效率,确保设备的正常运转。

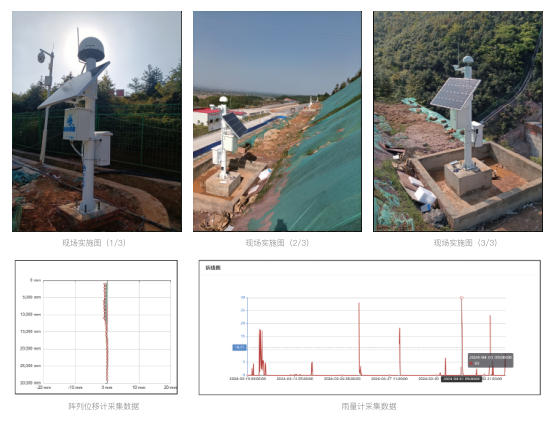

实施效果
