某高铁变形监测,该铁路设计时速350km/h, 有砟轨道结构,线路两侧有接触网立柱,因周边基坑开挖及道路建设,为保证铁路行车安全和正常运营,在邻近铁路基坑施工期间,必须对铁路轨道、路基、接触网等实施自动化监测。
实施难点
难点一:监测区域经勘测无法作为测站点进行设置,同时基于铁路管理要求,该铁路区域无设测站条件。
难点二:铁路管理部门出于对安全考虑不允许使用胶粘方式在原有枕木上布设监测点,轨道沉降及位移监测点布设困难。
难点三:设备安装在铁路线路安全保护区外,要保证在恶劣天气下正常开展自动化监测工作,同时还要防盗防破坏。
解决方案
1.在高铁外侧通视位置预制塔型观测墩,底座使用钢筋笼及混凝土浇筑。
2.专为项目定制铁路轨道监测棱镜固定装置。
3.提前预制防雨棚,同时观测墩顶部安装摄像头,使用太阳能供电自动化监测设备及摄像头,观测墩底部树立警示牌。

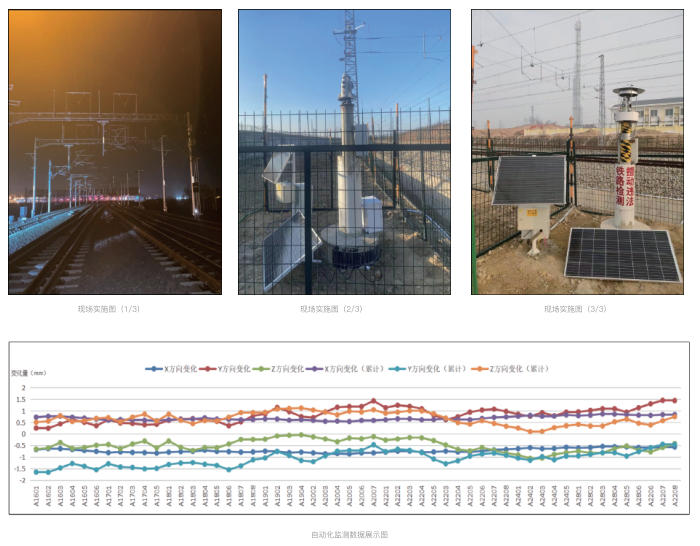

实施效果
